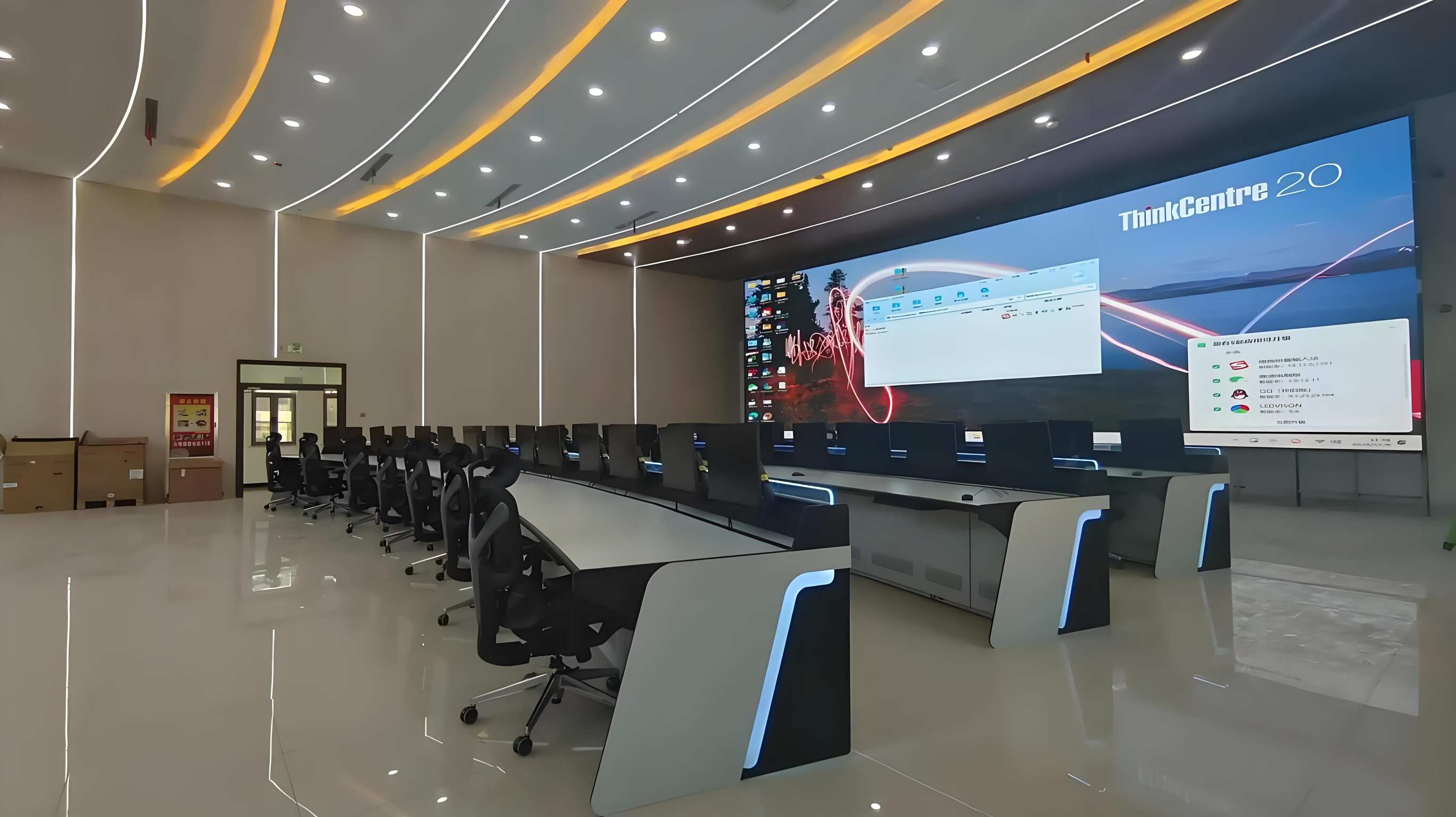

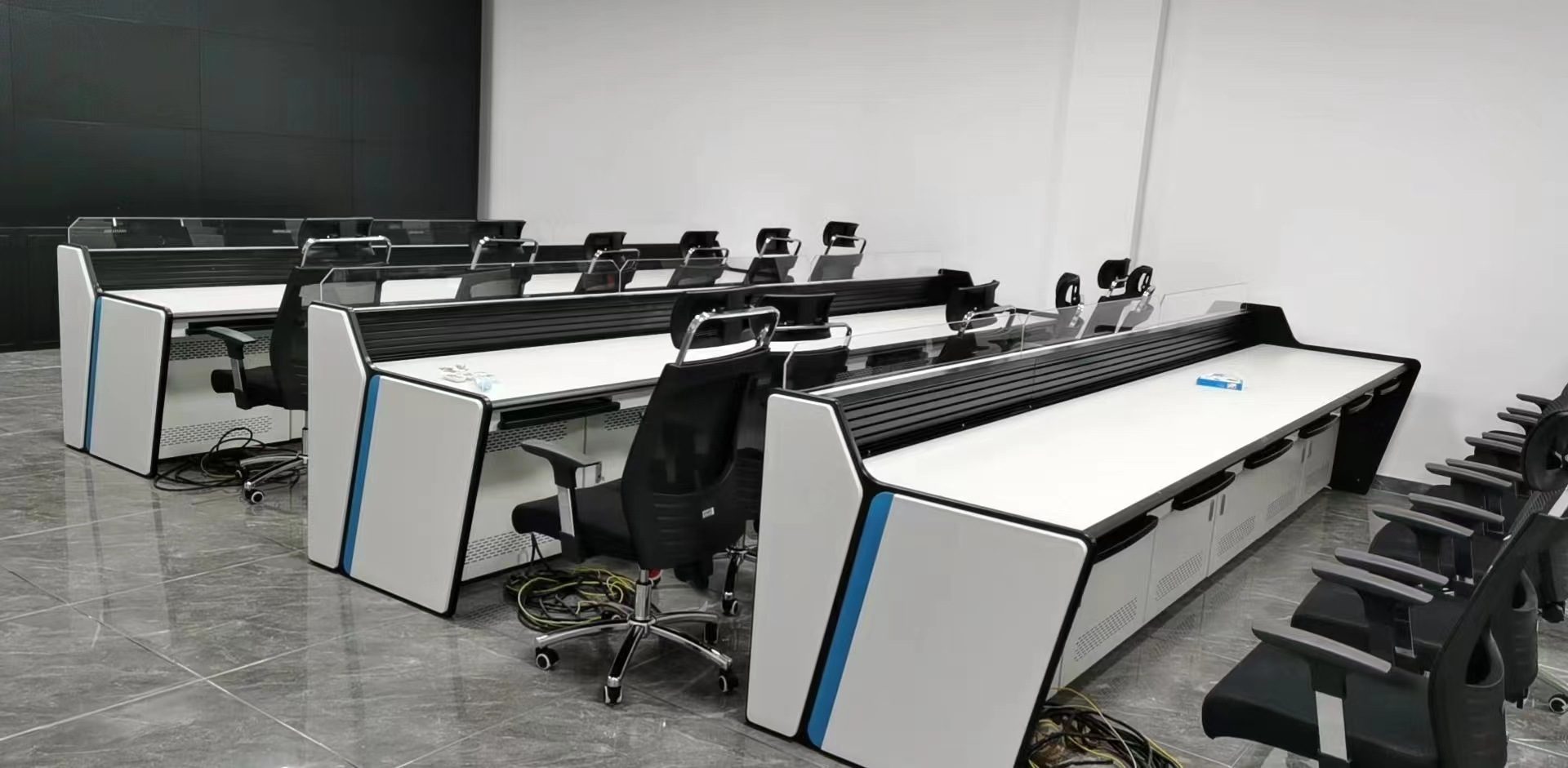

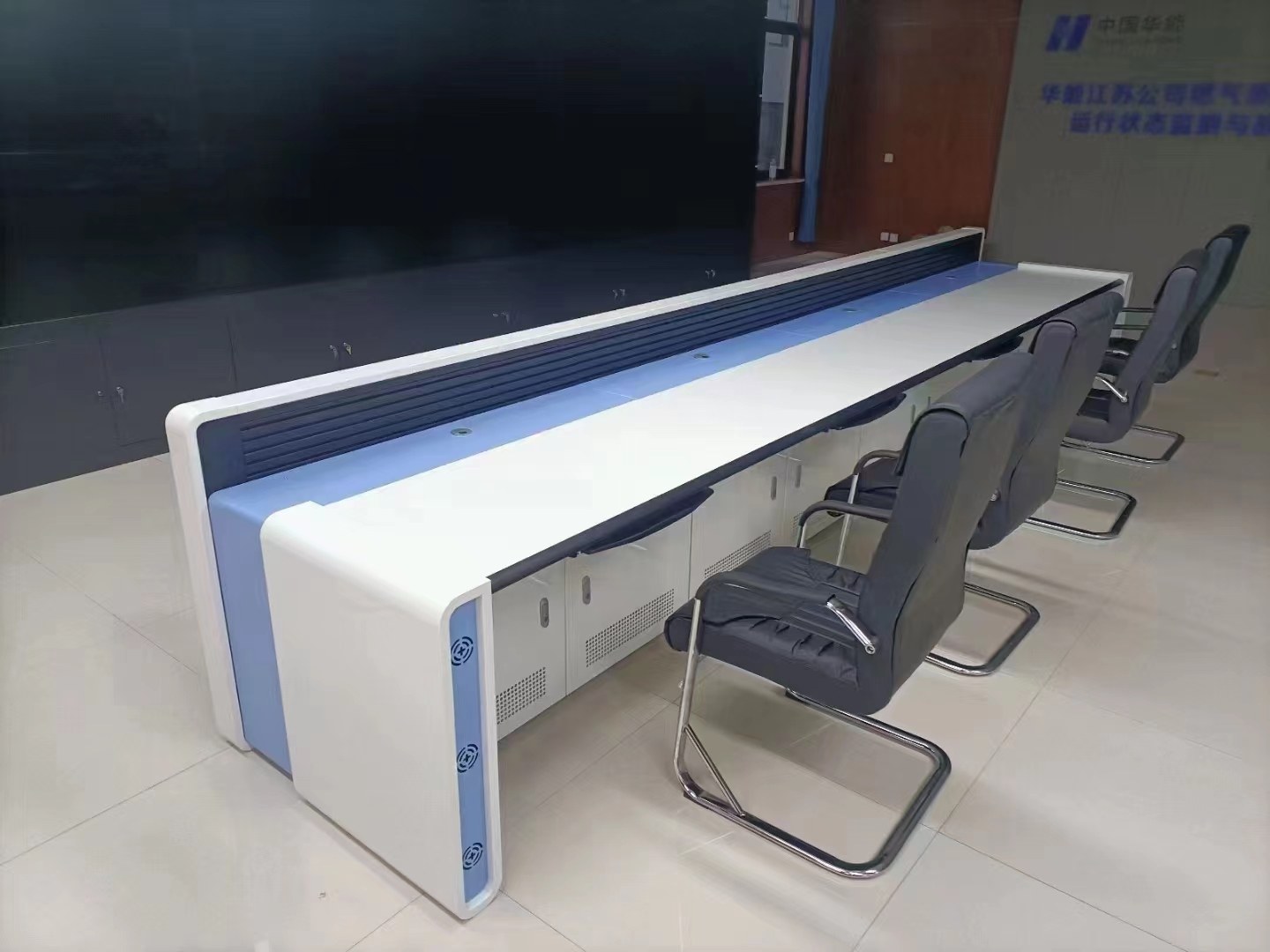

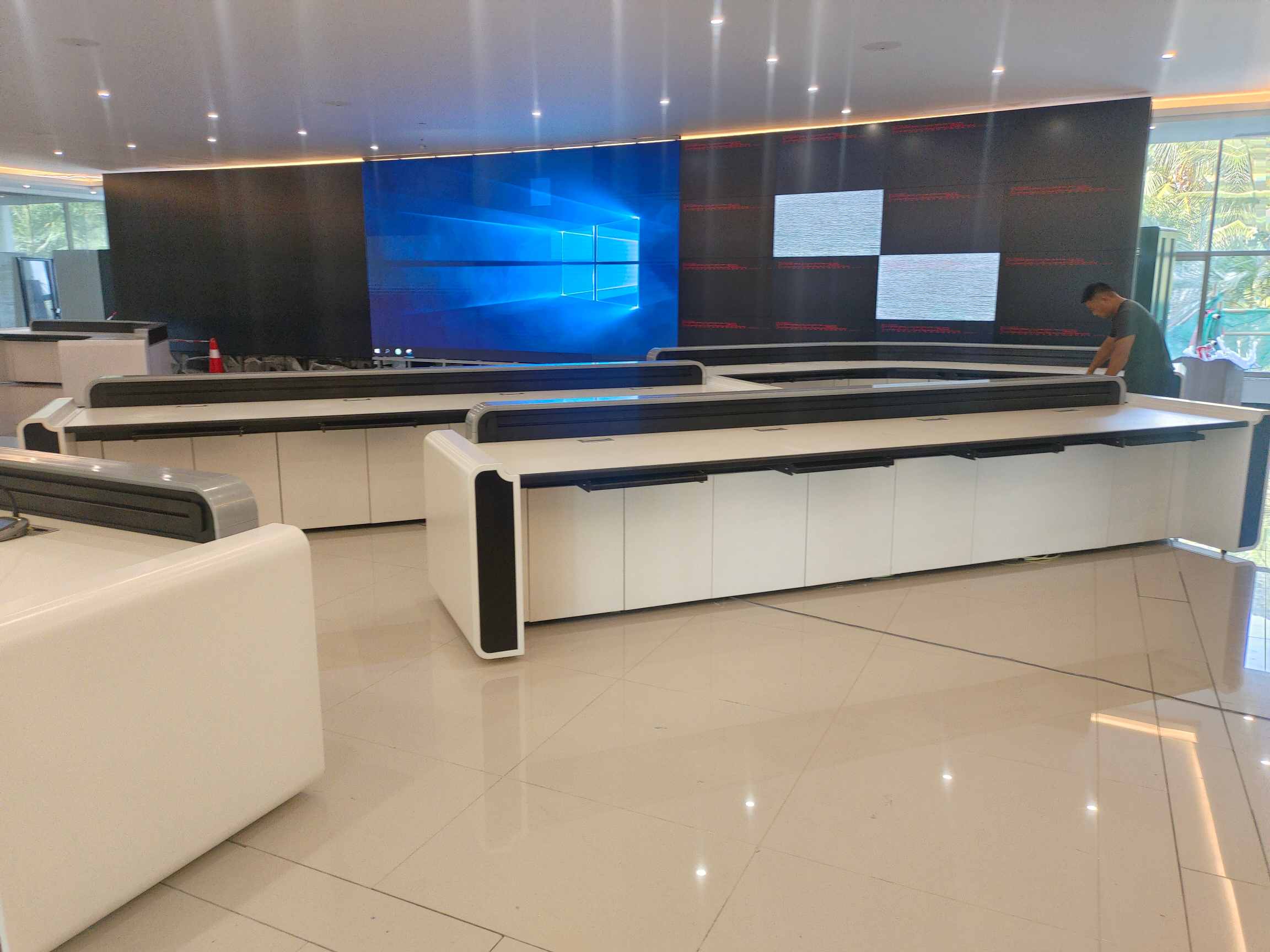

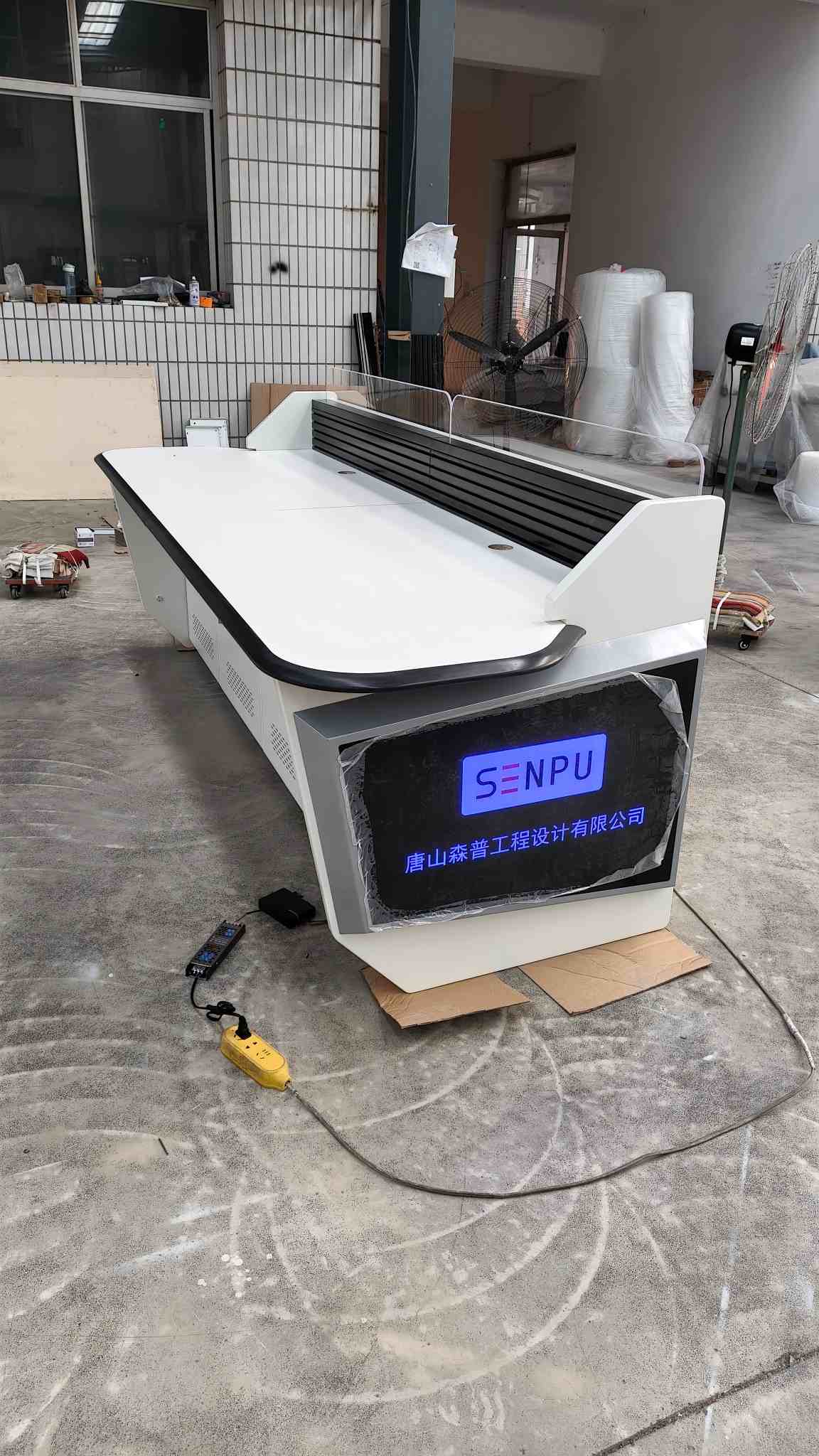

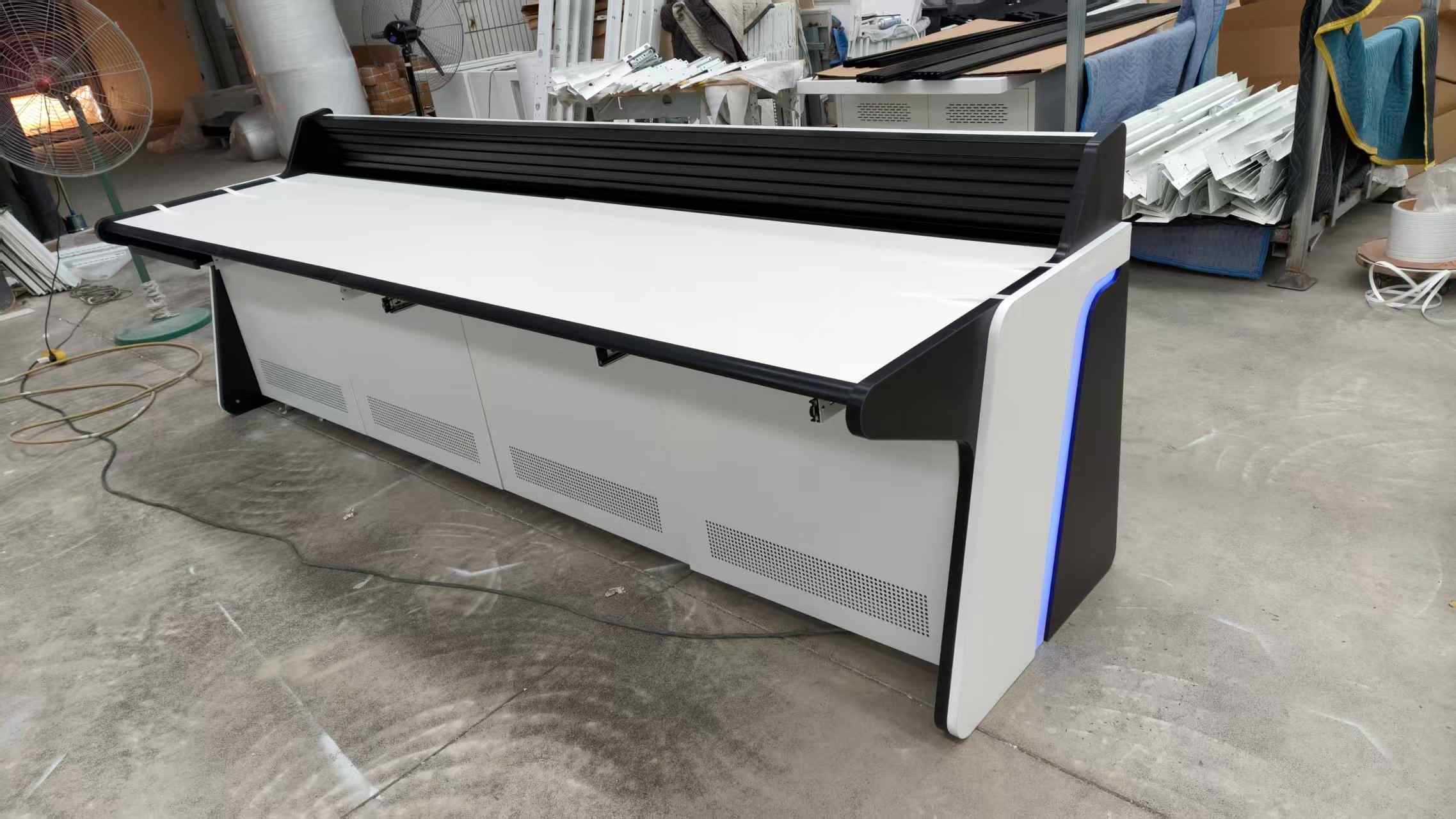

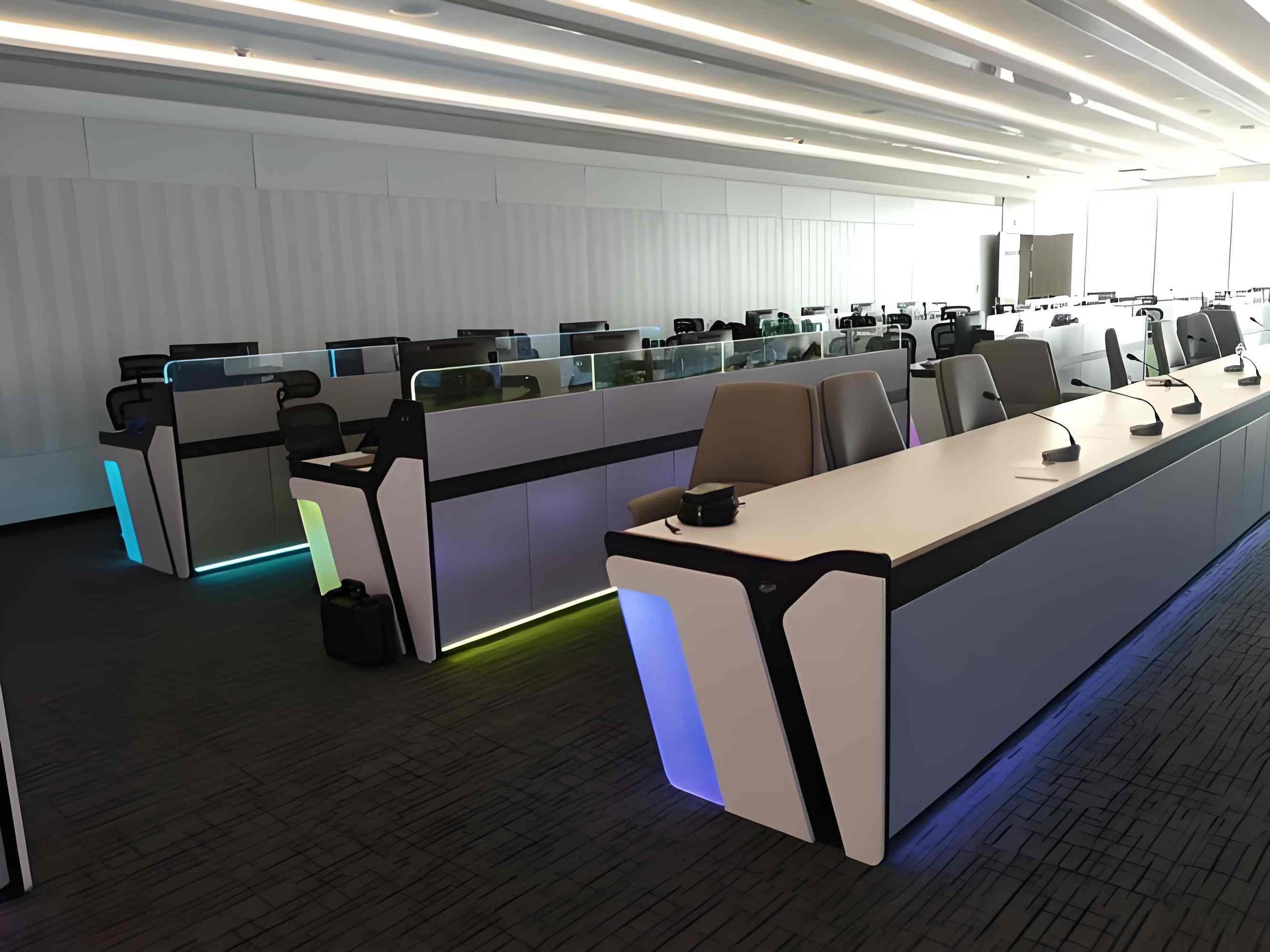

Power-Dispatching-Konsole

Power Dispatching Console aus China TEMERY, auch Grid Control Workstation oder Power Monitoring Desk genannt, ist ein dediziertes Mensch-Maschine-Interaktionsterminal für Energiesteuerungsumgebungen. Im Gegensatz zu gewöhnlichen Schreibtischen entspricht es strikt den Sicherheitsstandards der Energieindustrie, den EMV-Anforderungen und den 24-Stunden-Betriebsspezifikationen und wird häufig in Dispatcherzentren auf Provinz-/kommunaler Ebene, Verteilungsüberwachungsräumen, Wärme-/Wasserkraftwerken und Kontrollräumen für neue Wind- und Solarenergie eingesetzt.

Die modular aufgebaute Struktur unterstützt geradlinige, bogenförmige, U-förmige und andere Hallenlayout-Designs. Jede Arbeitsposition kann unabhängig mit einem Multi-Monitor-Unterstützungssystem, versteckter Kabelführung, Geräteaufbewahrungskabine und Erdungsschutz konfiguriert werden. Es ermöglicht eine individuelle Konfiguration je nach Projektumfang und Versandbetriebsanforderungen.

1. Hauptrahmen

Der Rahmen der Power Dispatching Console besteht aus hochwertigem kaltgewalztem SPCC-Stahlblech mit einer Dicke von 1,5 mm bis 2,0 mm. Der gesamte Rahmen wird einer Säurebeizung, Phosphatierung, Entfettung und einer elektrostatischen Hochtemperaturspritzbehandlung unterzogen, um Rostbeständigkeit, Korrosionsbeständigkeit, Feuchtigkeitsbeständigkeit und Verformungsbeständigkeit sicherzustellen. Alle Schweißstellen sind glatt und ohne scharfe Kanten poliert.

Die High-End-Version verfügt über eine Trägerstruktur aus einer industriellen Aluminiumlegierung 6063-T5, die eine höhere Gesamtstabilität, ein geringeres Gewicht und eine stärkere Tragfähigkeit bietet. Der starre Rahmen kann langfristig schwere Belastungen mehrerer Bildschirme ohne Erschütterungen oder Verformungen aushalten und passt sich somit vollständig an langfristige, ununterbrochene industrielle Überwachungsarbeiten an.

2. Antistatische Arbeitsplatte

Die Arbeitsplatte besteht aus importiertem, kompaktem, antistatischem HPL-Laminat, einem speziellen Material für Strom- und Computerraumsteuerungsgeräte. Der Oberflächenwiderstand wird stabil zwischen 10⁶Ω und 10⁹Ω kontrolliert, wodurch statische Elektrizität, die durch den langfristigen Betrieb elektronischer Geräte entsteht, effektiv abgeleitet wird und Präzisions-Industriesteuerungshosts, Versandkommunikationsgeräte und Überwachungsterminals geschützt werden.

Die Arbeitsplatte ist feuerhemmend, hochtemperaturbeständig, kratzfest und schlagfest. Die verschleißfeste Qualität erfüllt die langfristigen Anforderungen an den Betrieb von Tastaturen und Mäusen mit hoher Frequenz und verblasst nicht, löst sich nicht ab und bildet nach Jahren des Gebrauchs keine Risse.

3. Stark- und schwachstromisolierendes Verkabelungssystem

Es ist mit doppelten unabhängigen Kanalstrukturen für Starkstrom und Schwachstrom ausgestattet. In der Mitte des Produkts ist eine Metallisolationsplatte angeordnet, um Stromleitungen und Signalleitungen vollständig zu trennen und so elektromagnetisches Übersprechen, Bildschirmflimmern, Signalverzögerung und Datenpaketverluste durch Stromstörungen zu vermeiden.

Für jede Station sind unabhängige Kabellöcher, Kabelkanäle und untere Kabelkanäle reserviert. Die gesamte Verkabelung ist versteckt und übersichtlich angeordnet, was die spätere Wartung der Geräte, den Austausch von Leitungen und die Systemaktualisierung erleichtert. Die gesamte Power Dispatching-Konsole ist mit Standard-Erdungsklemmen ausgestattet, um einen sicheren Potenzialausgleichsschutz zu gewährleisten und die Sicherheitsnormen der Energiewirtschaft zu erfüllen.

4. Halterungssystem für mehrere Bildschirme

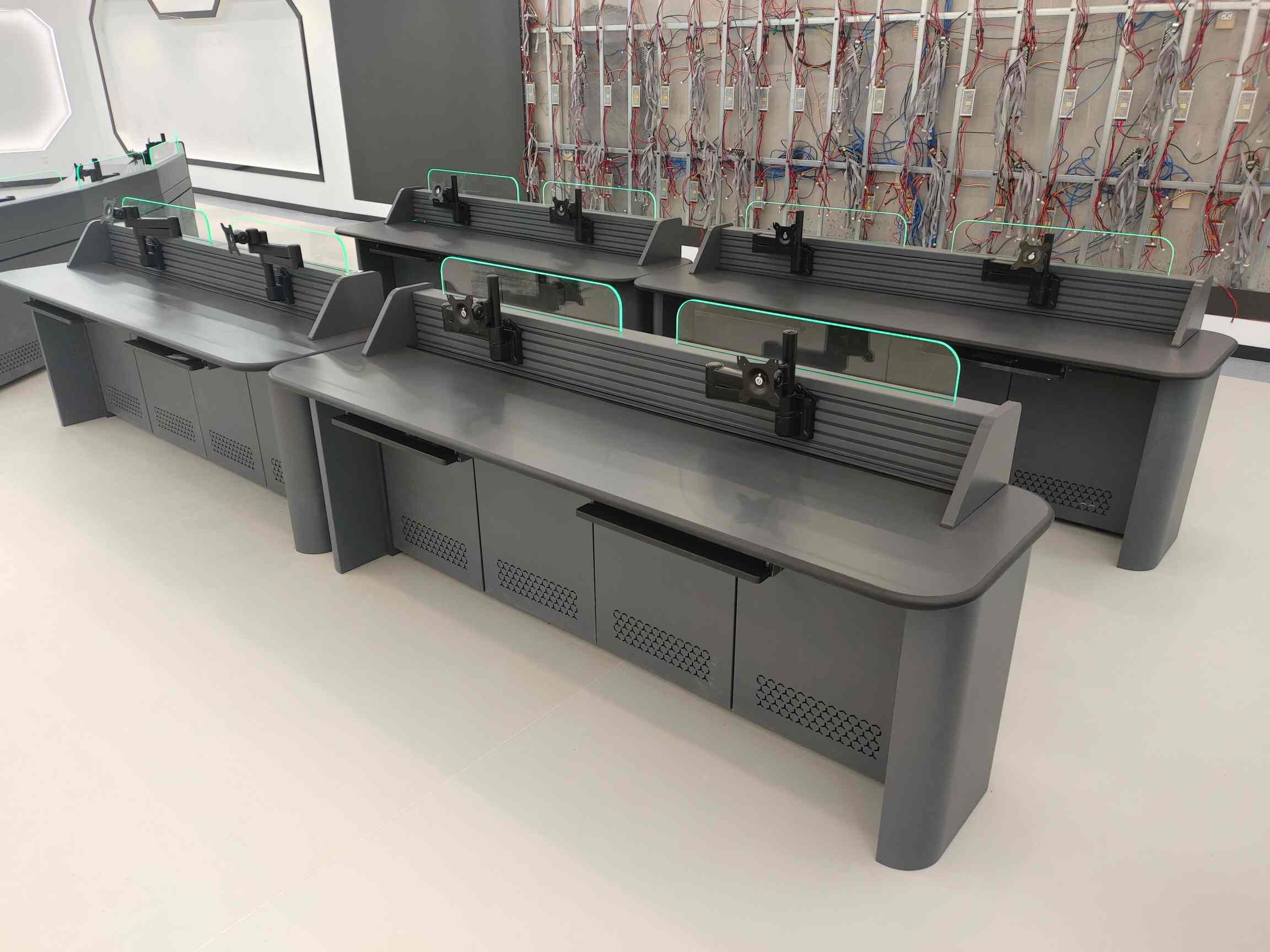

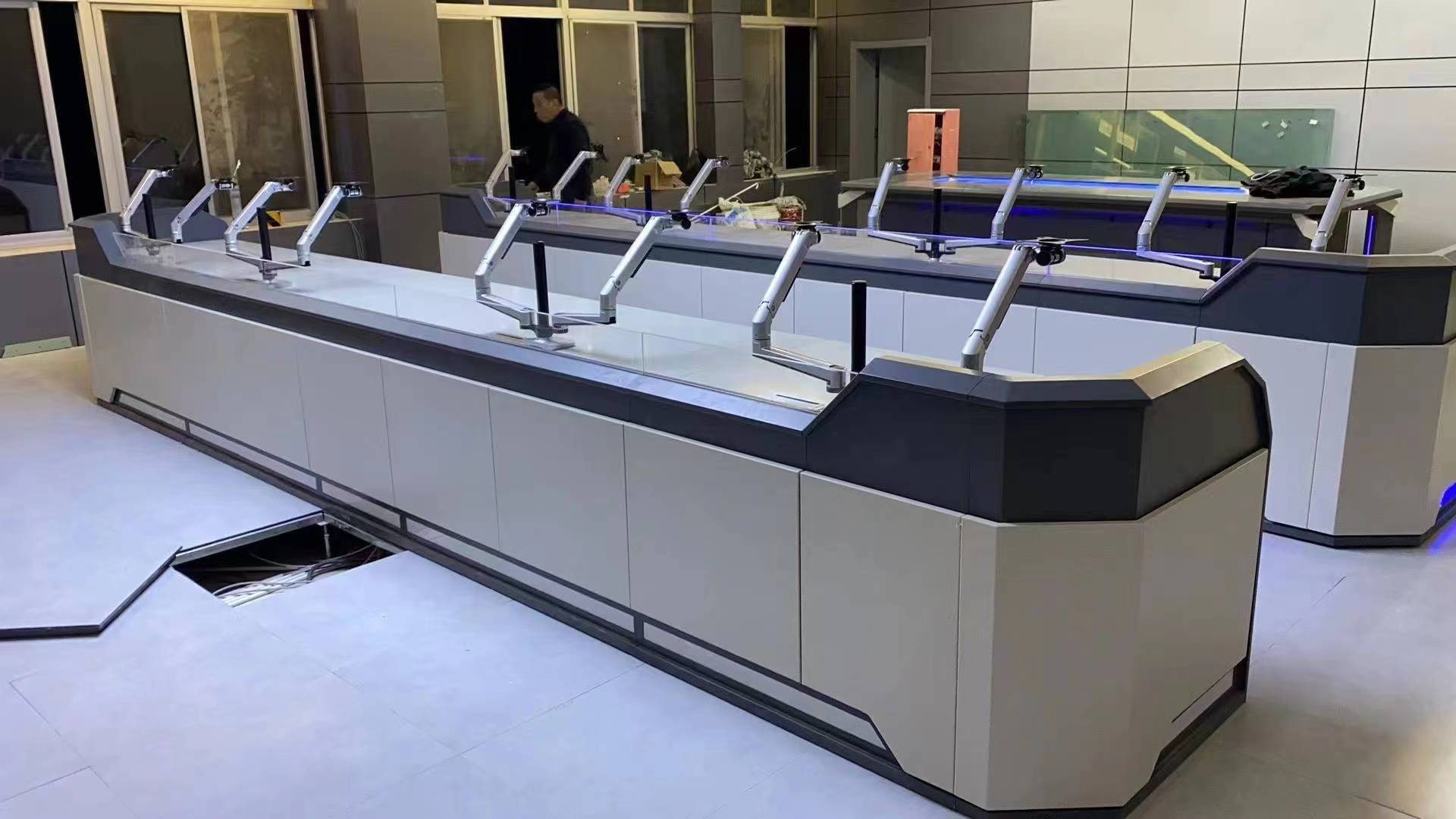

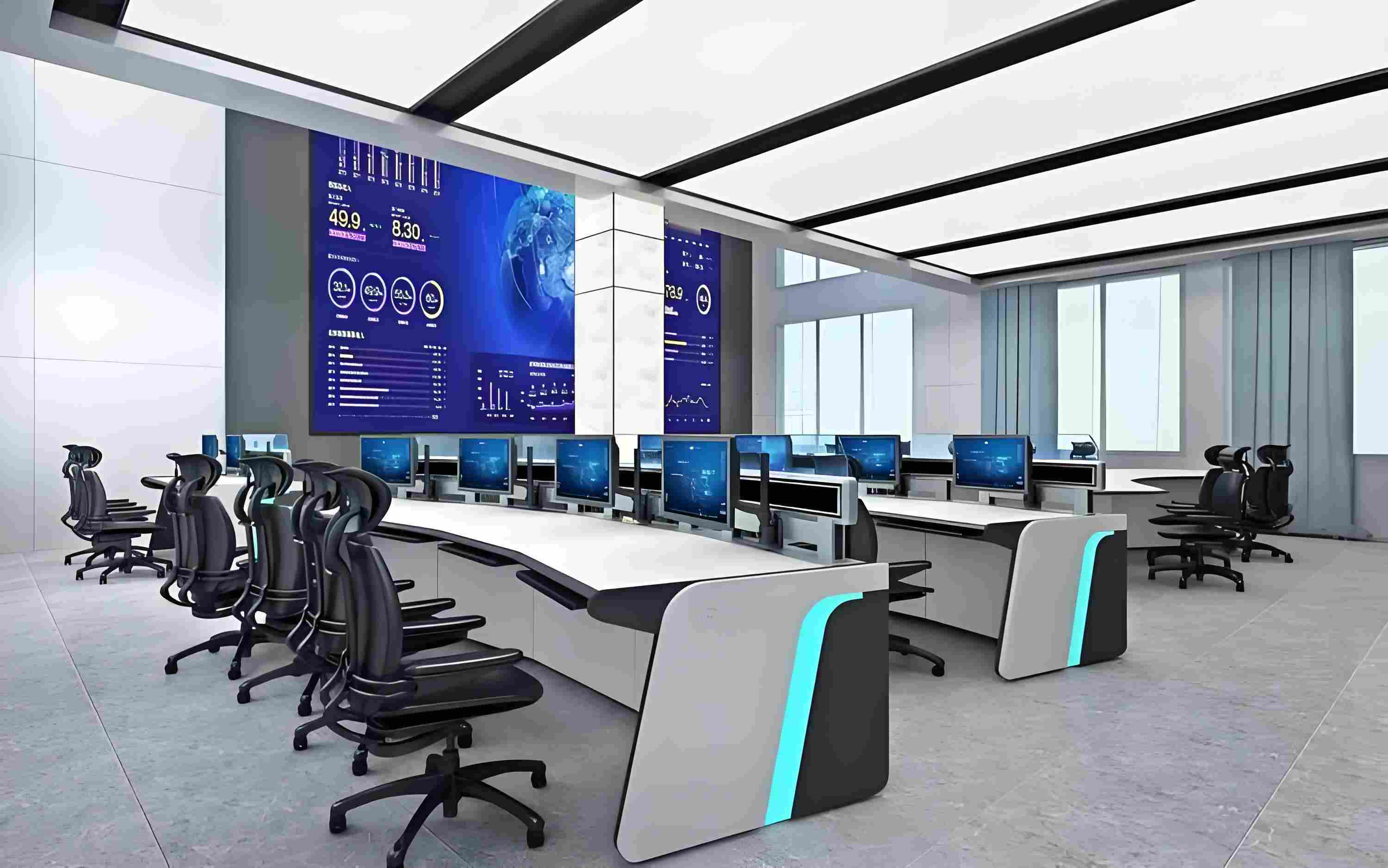

Der hintere Teil ist mit einer integrierten, verdickten Monitorhalterung ausgestattet, die 2 bis 6 Monitore pro Station tragen kann. Die Halterung verfügt über eine verstärkte Stahlkonstruktion mit hoher Tragfähigkeit, einstellbaren Auf-Ab- und Links-Rechts-Winkeln sowie einer flexiblen Bildschirmanordnung.

Die Halterung eignet sich für die Anzeige von Stromnetzdiagrammen, Dispatch-Datenkurven, dem Betriebsstatus von Geräten, Echtzeit-Überwachungsvideos und Anforderungen an die synchrone Anzeige mehrerer Systeme. Die Halterung bleibt im Langzeitbetrieb stabil und wackelt nicht und sorgt so für klare und stabile Überwachungsbilder.

5. Ergonomisches, humanisiertes Design

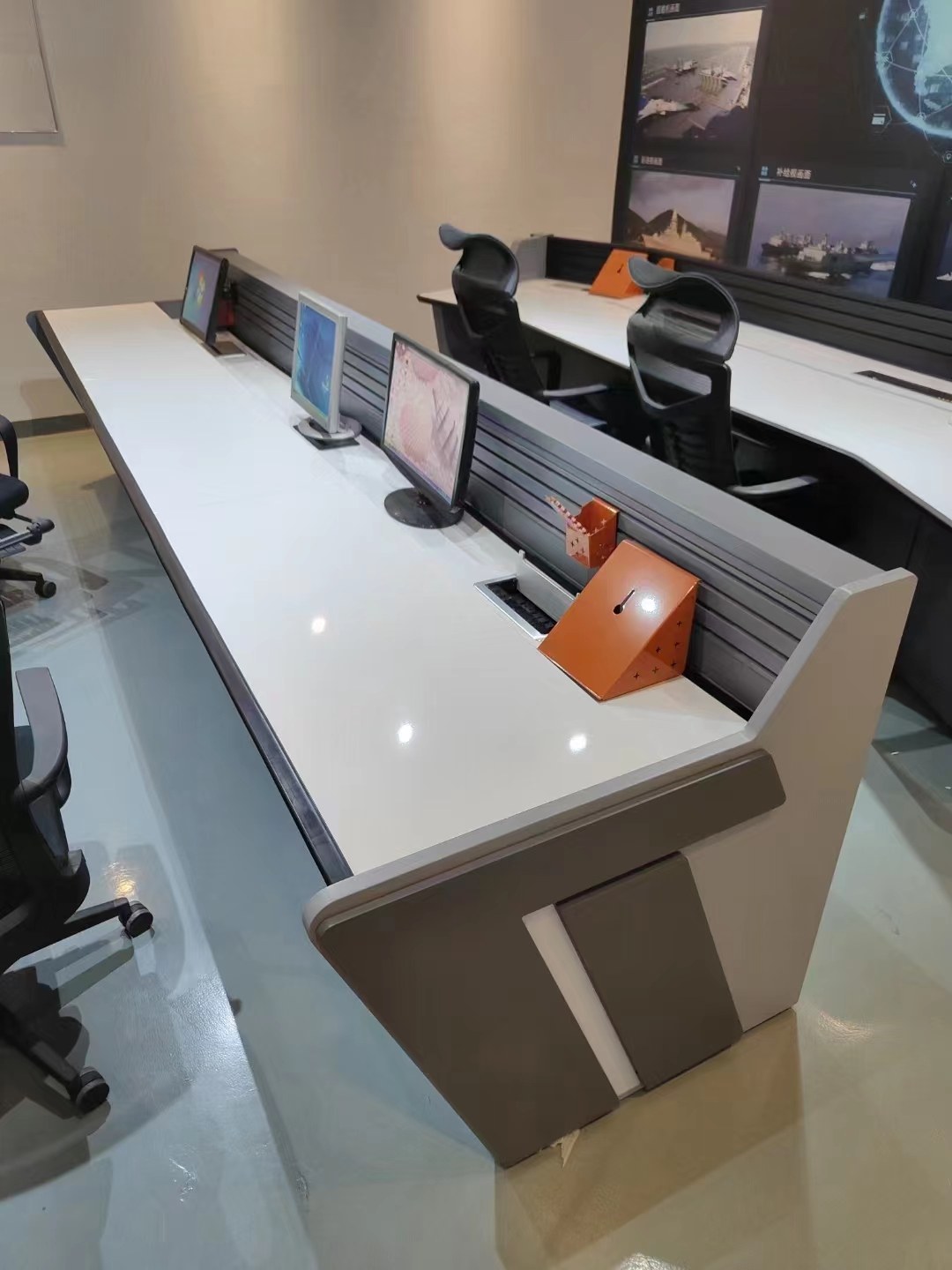

Die Arbeitsplatte verfügt über ein mikrogeneigtes ergonomisches Design, um den Blickwinkel des Bedieners zu optimieren und die Ermüdung der Augen zu verringern. Es ist mit einer versteckten ausziehbaren Tastaturablage und einer glatten Gleitschiene ausgestattet, was Platz spart und für einen aufgeräumten Schreibtisch sorgt.

Die Power-Dispatching-Konsole bietet eine optionale Funktion zur elektrischen Höhenverstellung, die abwechselndes Arbeiten im Sitzen und Stehen unterstützt und so den Komfort der Disponenten im Langzeitdienst effektiv verbessert. Das Gesamtdesign der Lichtbogenfasen verhindert Kollisionsverletzungen und erfüllt vollständig die Sicherheits- und humanisierten Designstandards industrieller Kontrollräume.

6. Modulare Erweiterungsstruktur

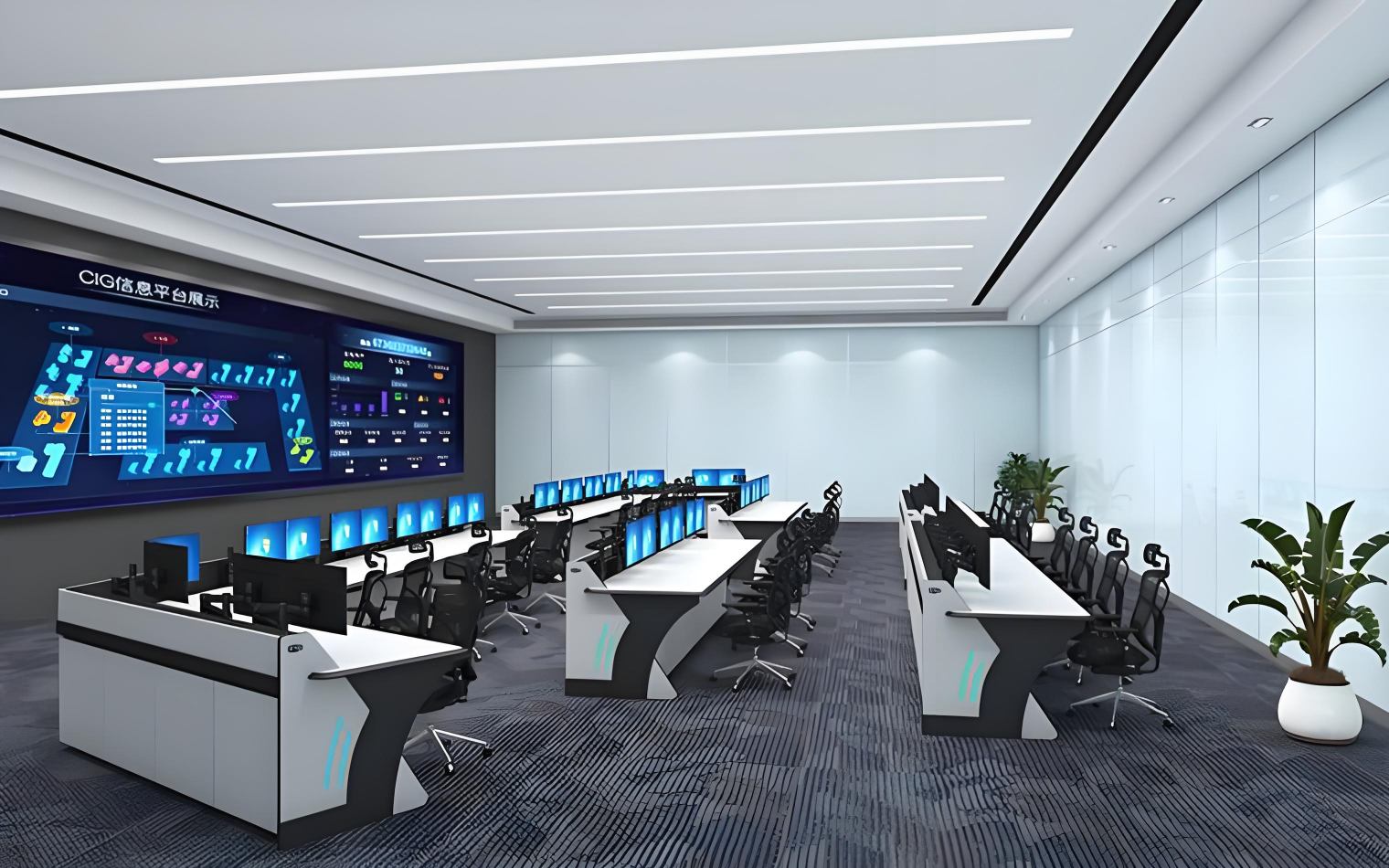

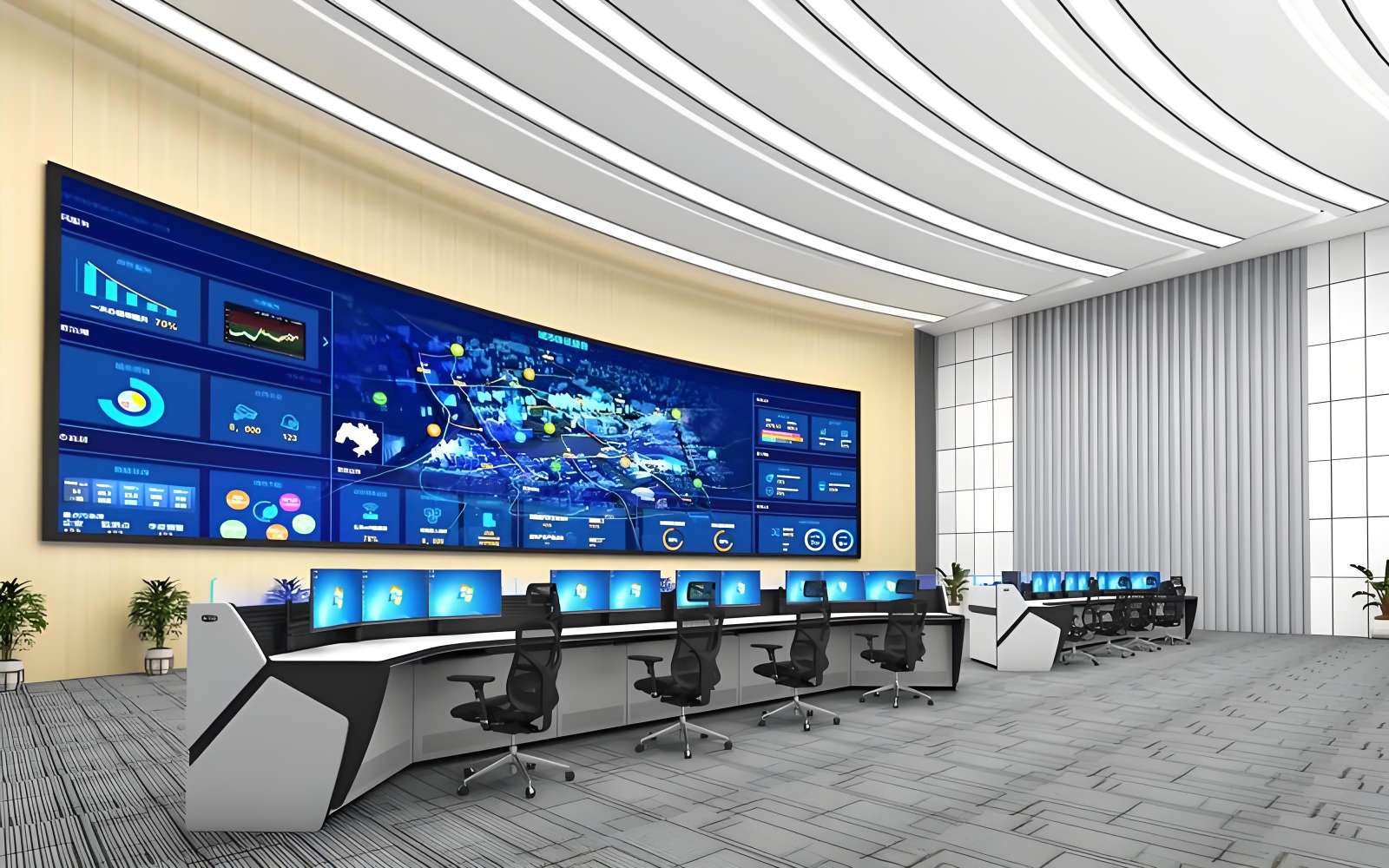

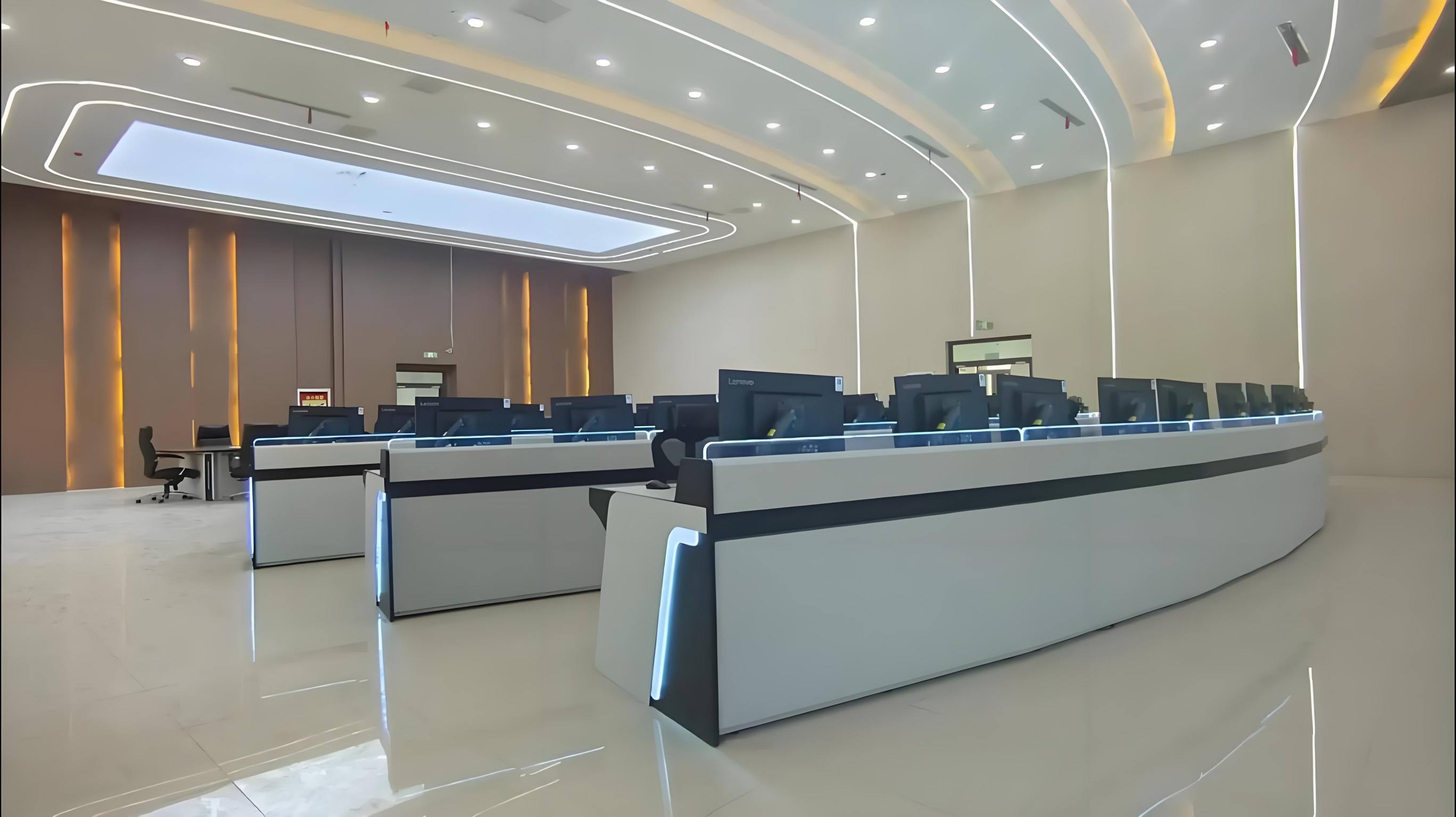

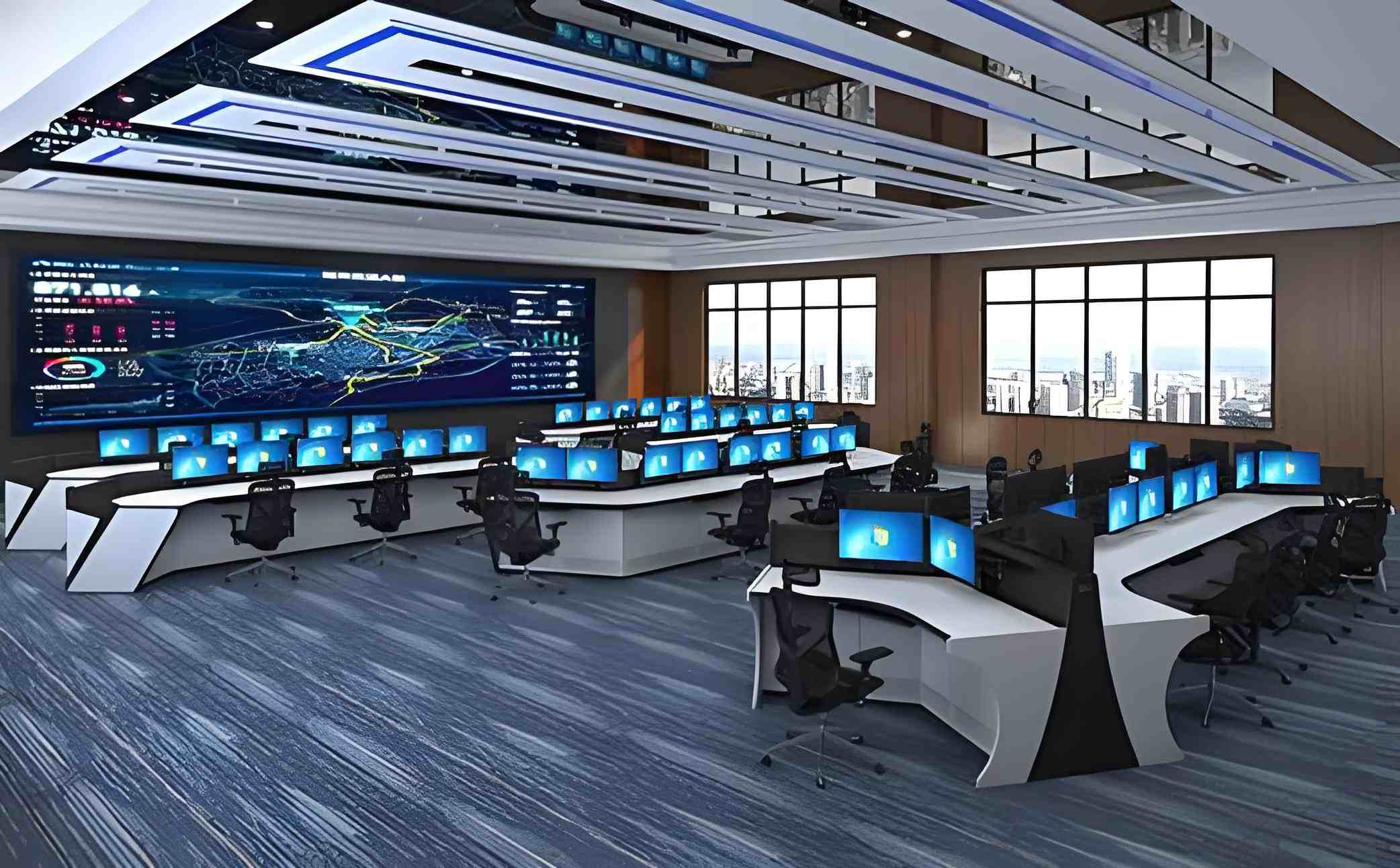

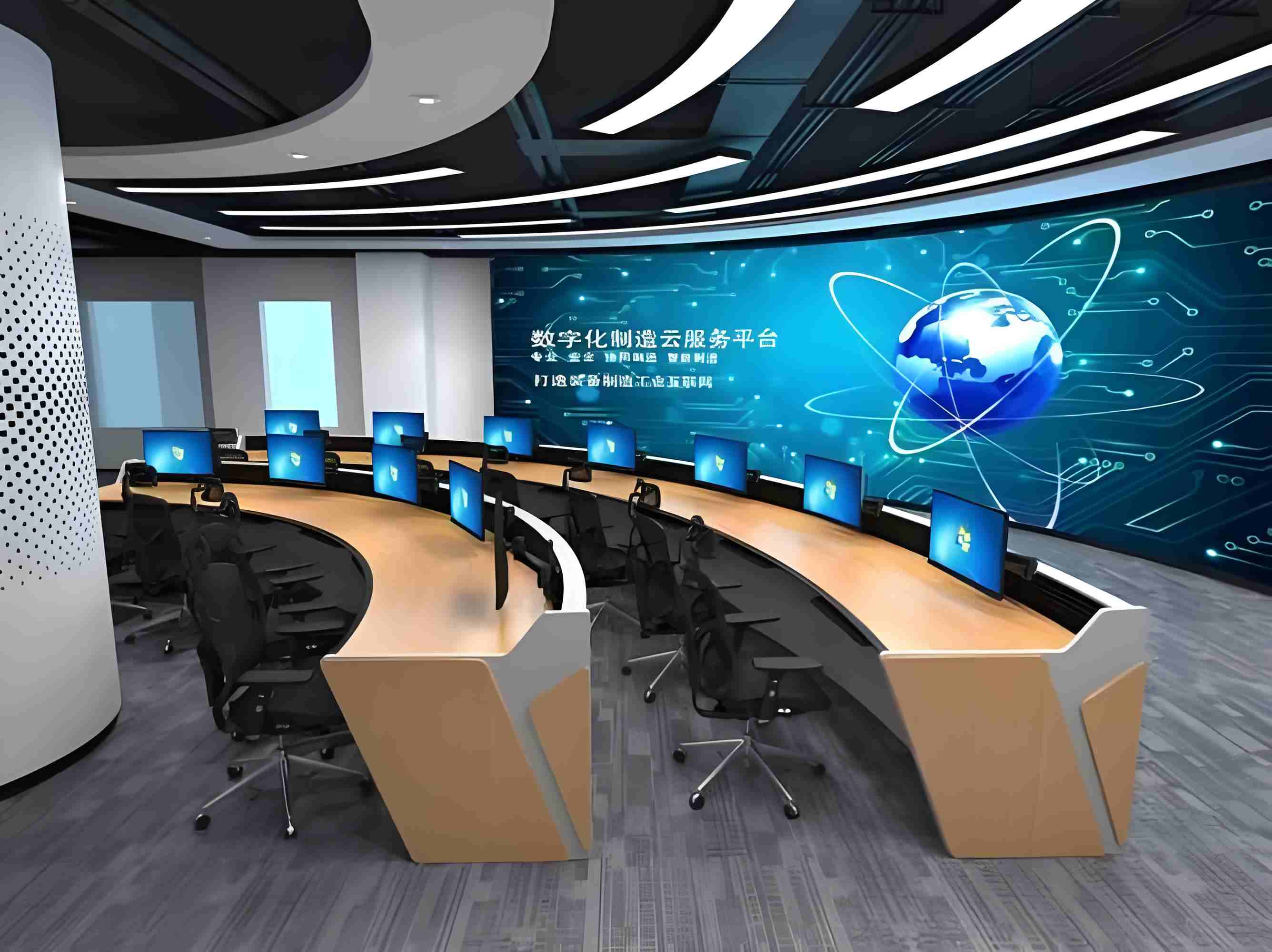

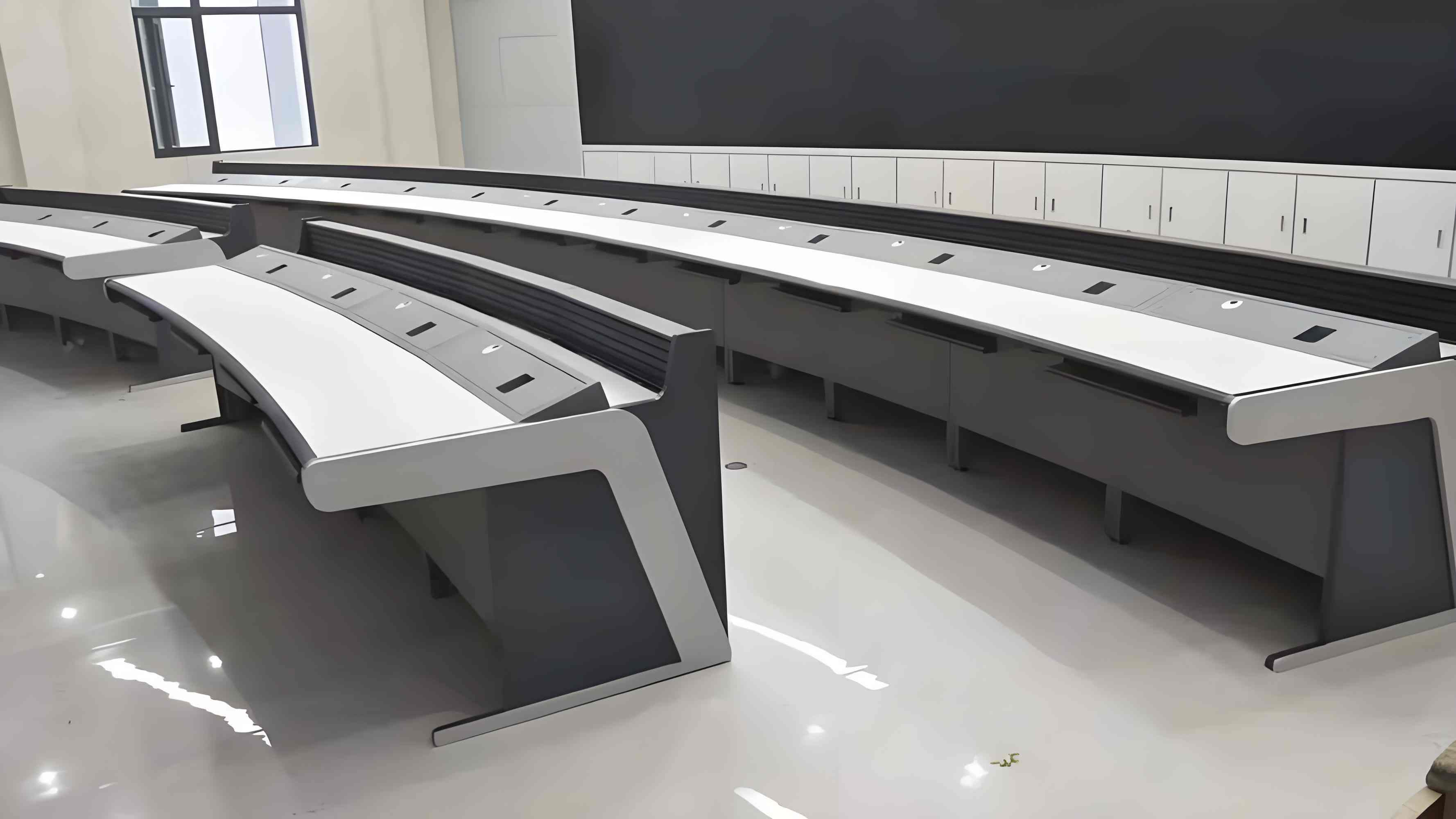

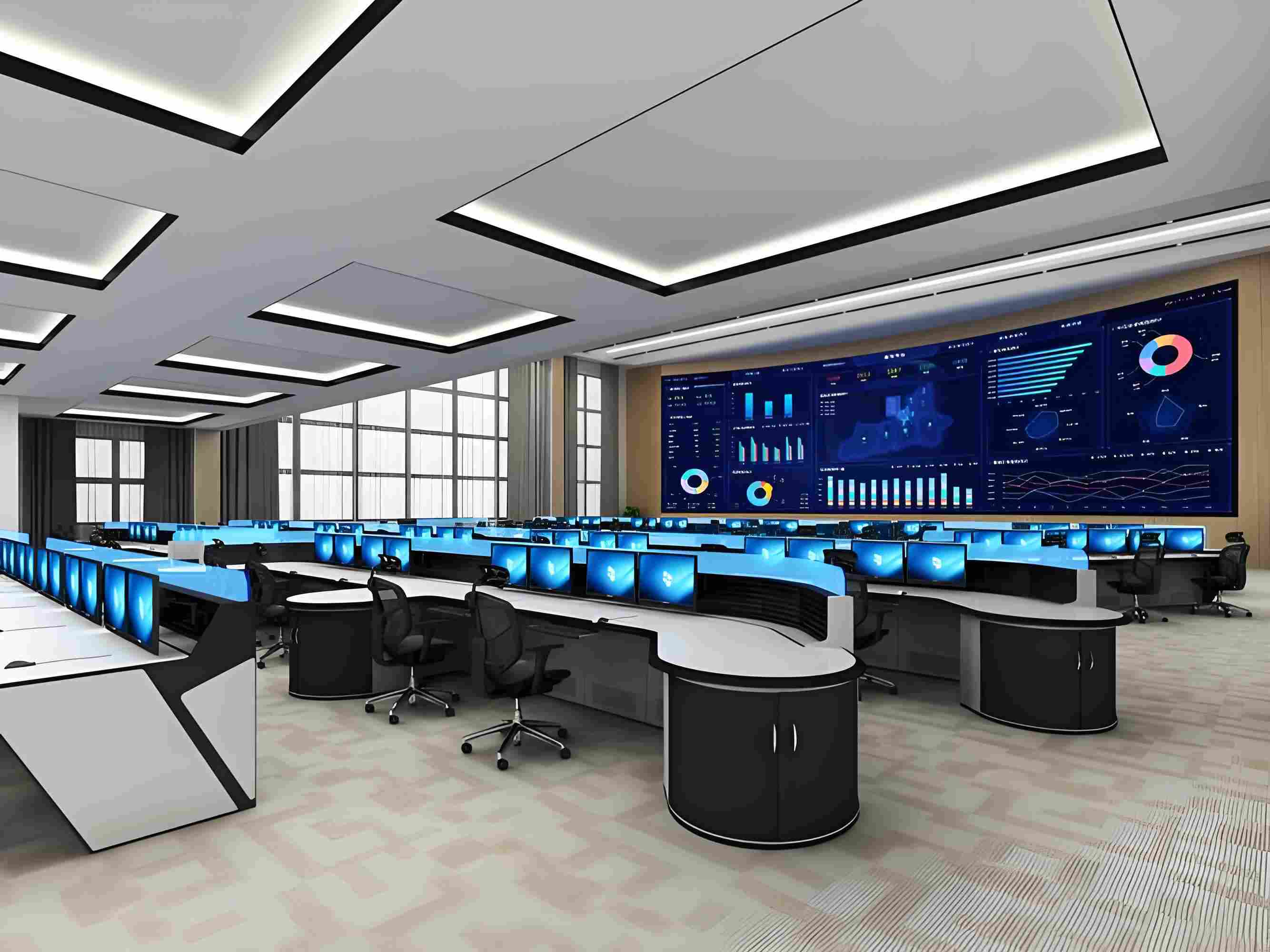

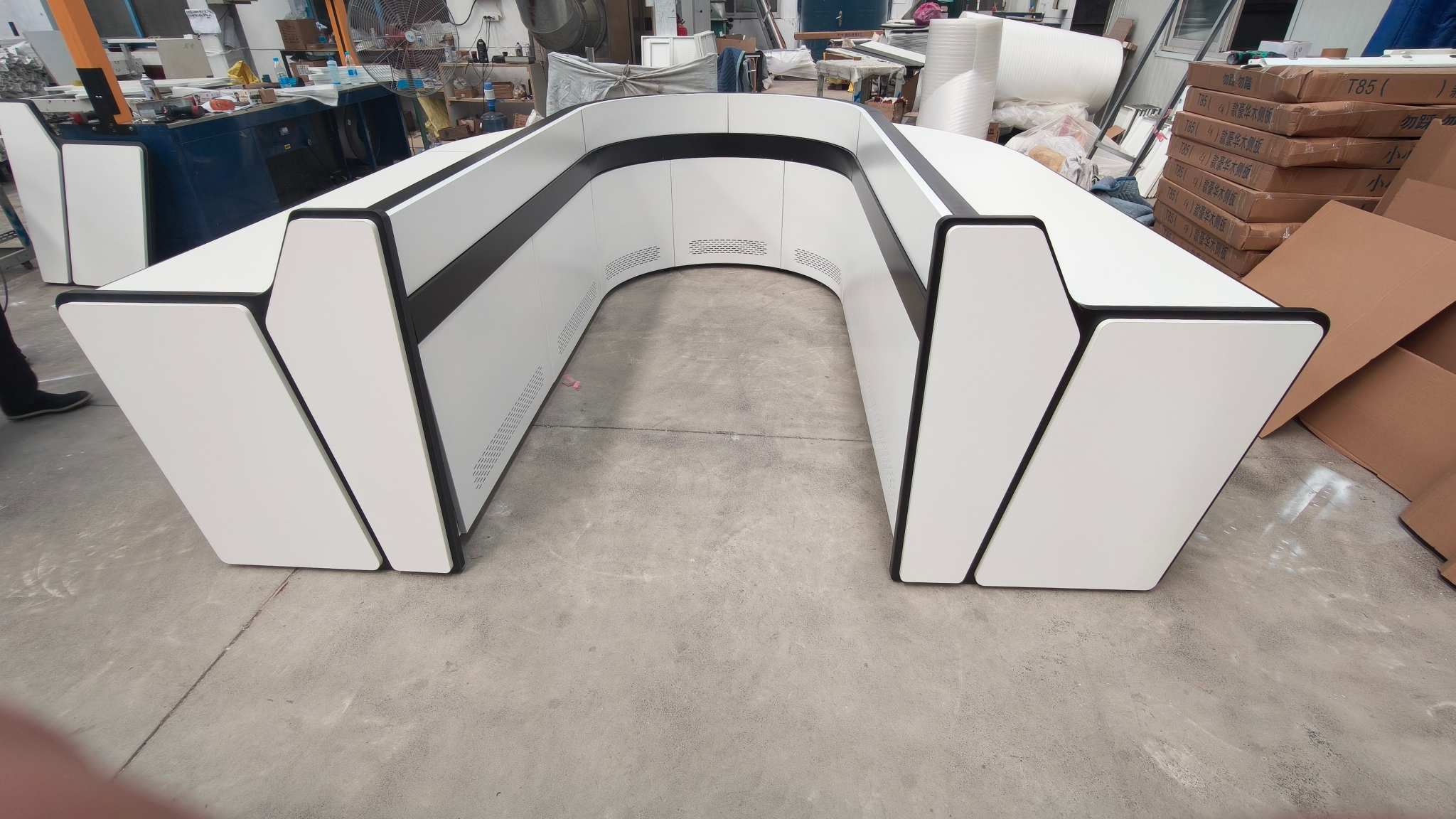

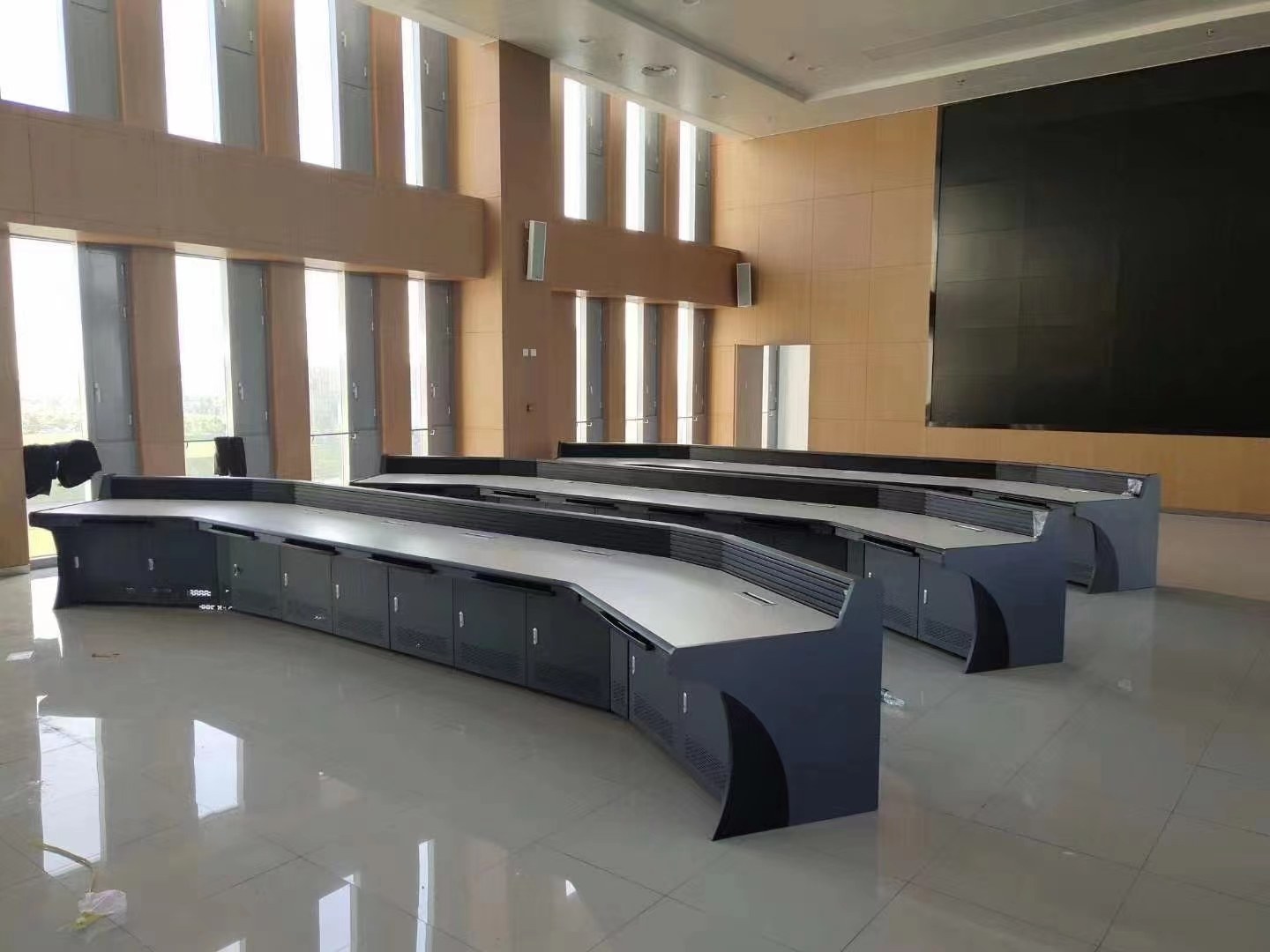

Das Produkt übernimmt eine vollständig modulare, standardisierte Produktion und unterstützt das unbegrenzte Spleißen einzelner oder mehrerer Stationen. Je nach Größe des Kontrollraums kann die Power Dispatching Console in lineare, bogenförmige, U-förmige oder andere Gesamtanordnungen kombiniert werden.

Der modulare Aufbau ermöglicht das kostenlose Hinzufügen, Reduzieren und Ersetzen von Funktionsmodulen und erleichtert so den späteren Hallenumbau, die Kapazitätserweiterung und die Modernisierung der Ausrüstung. Es eignet sich für kleine Kontrollräume von Verteilernetzen, zentrale Kontrollräume mittlerer Kraftwerke und große regionale Netzverteilungshallen.

Produktvorteile

Es ist auf hochintensive Überwachungsszenarien rund um die Uhr in der Energiewirtschaft zugeschnitten. Die Power Dispatching Console weist herausragende Vorteile in Bezug auf den Schutz vor elektromagnetischen Störungen, die Beseitigung statischer Elektrizität, den Sicherheitsschutz, die strukturelle Stabilität und die langfristige Haltbarkeit auf.

Im Vergleich zu herkömmlichen Überwachungspulten ist es professioneller, sicherer und anpassungsfähiger an komplexe elektromagnetische Umgebungen.

Alle Materialien sind feuerhemmend, umweltfreundlich und langlebig und erfüllen internationale Industriesicherheitsstandards und Inspektionsanforderungen der Energieindustrie. Das Produkt ist die bevorzugte Steuerungs-Workstation für Stromnetzunternehmen, Kraftwerke, neue Energieprojekte und Energietechnik-EPC-Unternehmen.

Anwendungsbereich

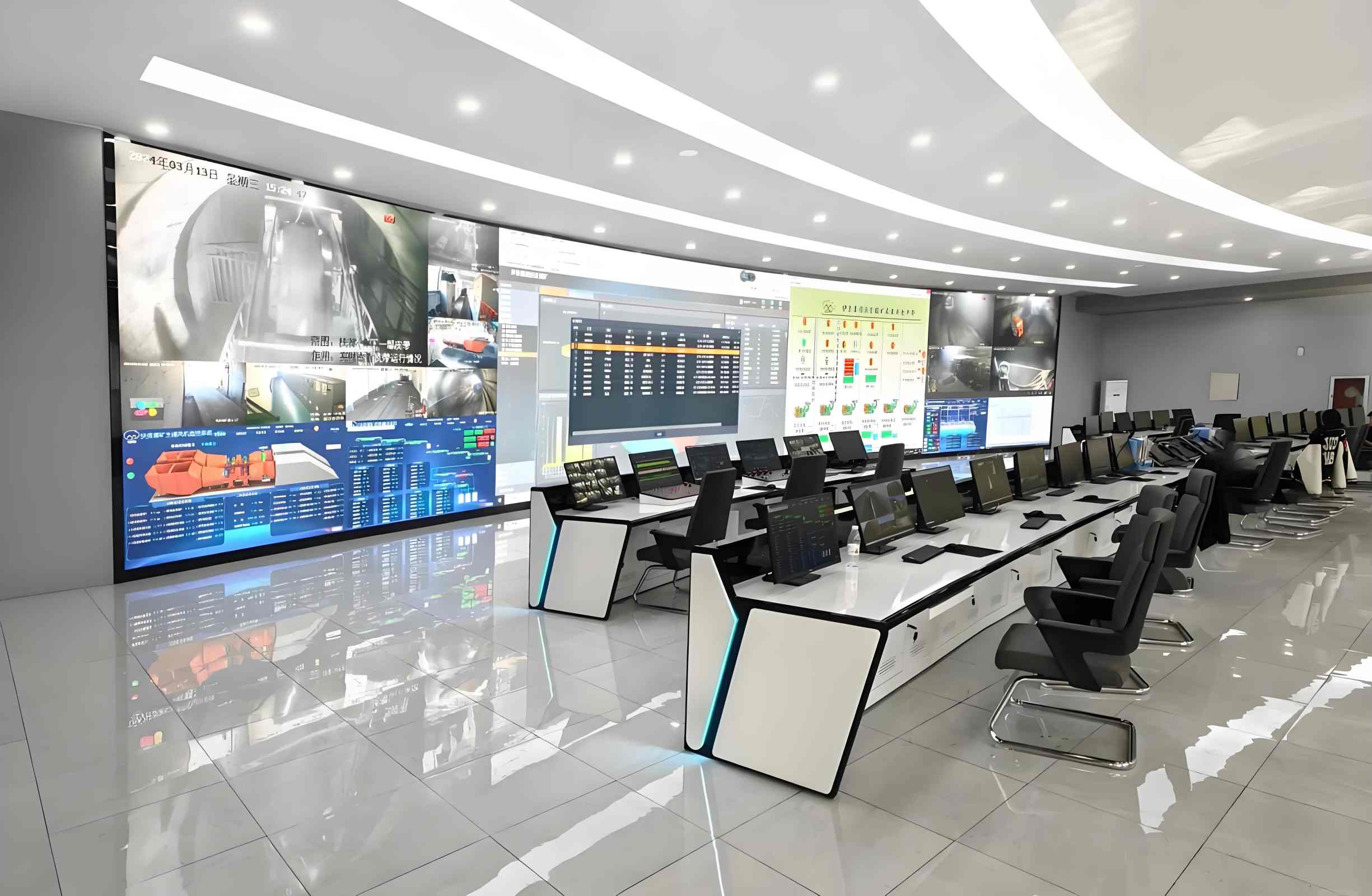

Die Power Dispatching Console eignet sich für Stromnetz-Dispatching-Zentren, Kontrollräume kommunaler Energiebüros, Überwachungszentren für Verteilungsnetze, zentrale Kontrollräume für Wärmekraftwerke, Überwachungsräume für Wasserkraftwerke, Kontrollzentren für Windkraft und neue Solarenergie, Überwachungsräume für Energiespeicherstationen, zentrale Kontrollräume für Umspannwerke und Planungszentren für die Energiekommunikation.

Technische Parameter

1. Rahmenmaterial: 1,5–2,0 mm kaltgewalzter SPCC-Stahl / 6063-T5-Aluminiumlegierung
2. Arbeitsplattenmaterial: Wahlweise antistatisches HPL-Kompaktlaminat oder antistatische feuerfeste Platte
3. Oberflächenwiderstand: 10⁶–10⁹Ω
4. Erdungswiderstand: ≤1Ω
5. Statische Tragfähigkeit: ≥100 kg/㎡
6. Betriebsart: Fest / elektrisch höhenverstellbar optional
7. Verkabelungsdesign: Unabhängiger Stark- und Schwachstrom-Isolationskanal
8. Lebensdauer: Mehr als 15 Jahre unter normalen Arbeitsbedingungen
